关于创想三维3D打印机CR-10 V2的试用报告

时间:2019-10-28 14:59 来源:企业 作者:中国3D打印网 阅读:

本文是由CR-10 V2免费试用活动的试用朋友-岑锦燊先生提供。原文如下:

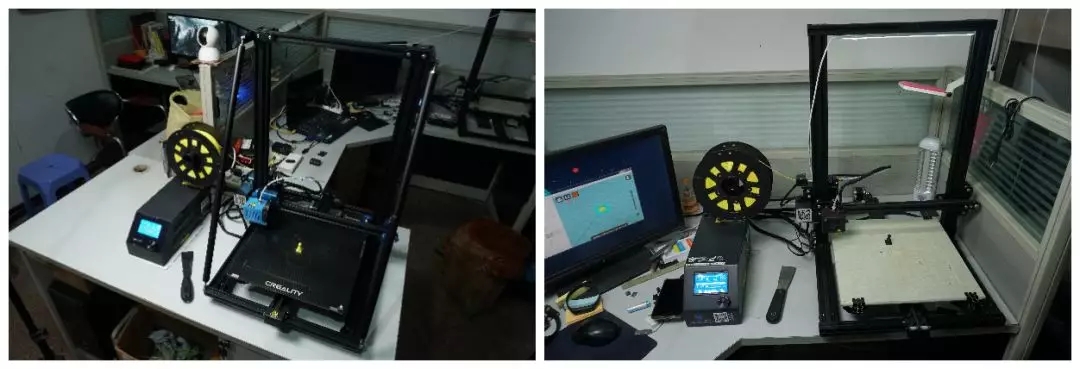

     CR-10 V2 3D打印的外观跟我之前所用的CR-10S总体来说还是比较相似,机身结构框架没有比较大的差异,都是采用铝合金作为主要材质。但明显的不同之处就是二代的机器前方带有两条铝制斜拉杆,并用螺钉将拉杆两端固定在机器前方及上方,形成一个稳定的三角形结构,在测试过程中也反映了这种结构对于打印质量的提升有一定效果的。

CR-10 V2 <a href='http://www.3ddayin.net/3ddayinji/' target='_blank'><u>3D打印机</u></a>测评

▲ CR-10 V2主体和CR-10S主体

     两个型号的打印机外观尺寸略有不同,但成型尺寸一致都是长宽高30x30x40cm,功率方面CR-10 V2是330w, CR-10S是270w,加温速度应该是二代机器会快一点。

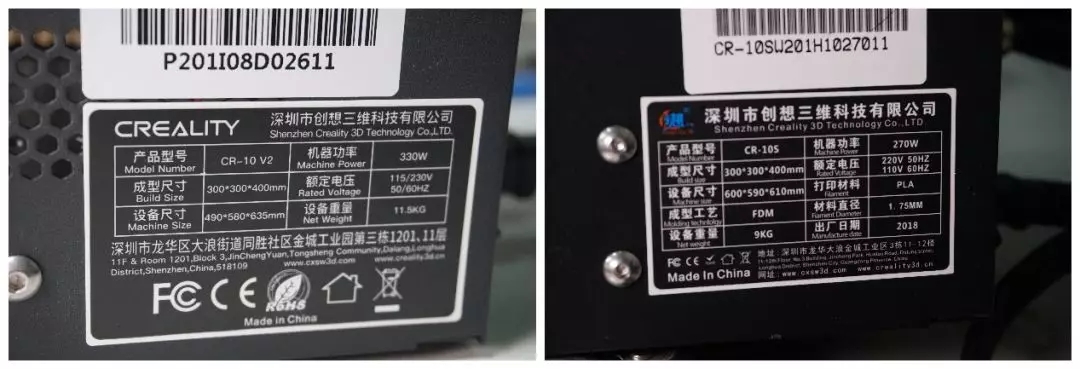

3D打印机的参数表图

▲ CR-10 V2铭牌和CR-10S铭牌

     这两个型号的3D打印机虽然是大同小异,但是不一样的地方也是升级优化的地方,最明显的就是蓝色部分,像挤出头、断料检测模块、接口数量以及打印机的走线方面就能看出两个机器的不同之处,因为CR-10 V2的走线部分内藏到铝合金架里面明显要比CR-10S要简约整齐,整合度高没有拖泥带水,在打印的同时也不容易缠到别的机构。

3D打印机CR-10 V2 和CR-10S的走线和线的数量

▲ CR-10 V2 和CR-10S的走线和线的数量
     新的机器采用了类似电脑主板的多针接口,把之前7、8条线集成只有3条主要电缆,集成接口分三大部分:分龙门架总成(Z轴、X轴、挤出电机、打印头限位器等)、热板、底部支架(Y轴电机及限位器)

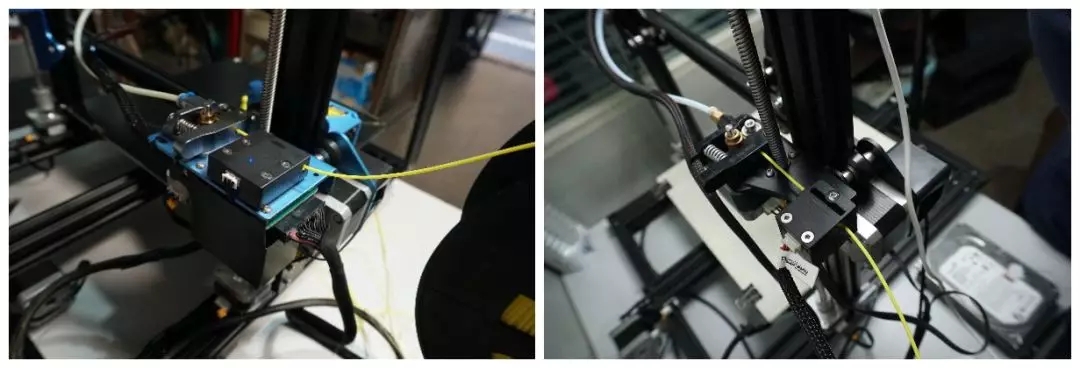

3D打印机CR-10 V2 和CR-10S的挤出电机和断料器模块

▲ CR-10 V2 和CR-10S的挤出电机和断料器模块
     二代机器在挤出模块上运用了较多的金属部件,而且因为集成机器上半部分的接口,特意加上金属保护壳增加整个机构模块的强度。

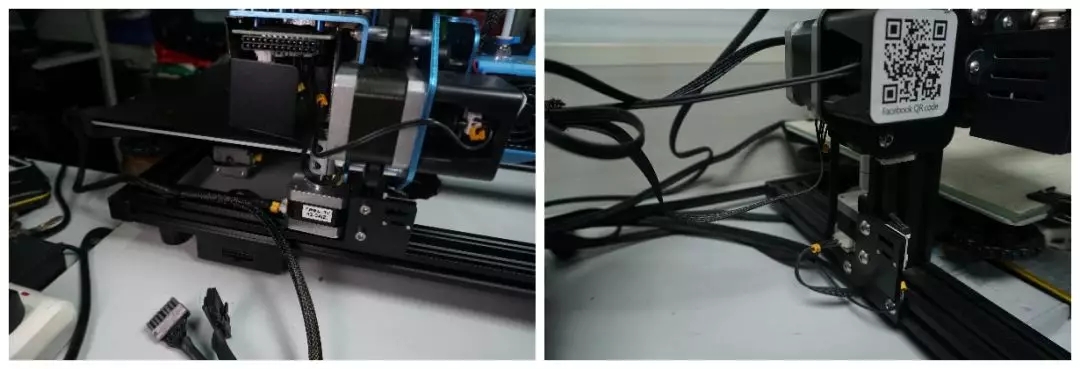

3D打印机CR-10 V2 的集成接口和CR-10S的XH排线

▲ CR-10 V2 的集成接口和CR-10S的XH排线

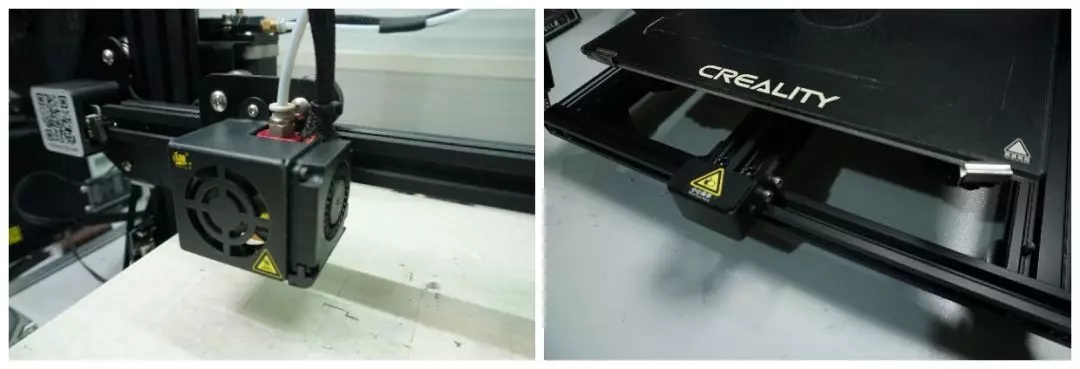

     二代机器的打印头总成加大了金属板的面积并预留了放近程挤出电机的位置,这样的设计有利于打tpu材料的时候,因为软质材料和送料管道长造成挤出延时,导致大量拉丝的后果,而打印头保护罩换成塑料估计是减少烫伤几率吧。

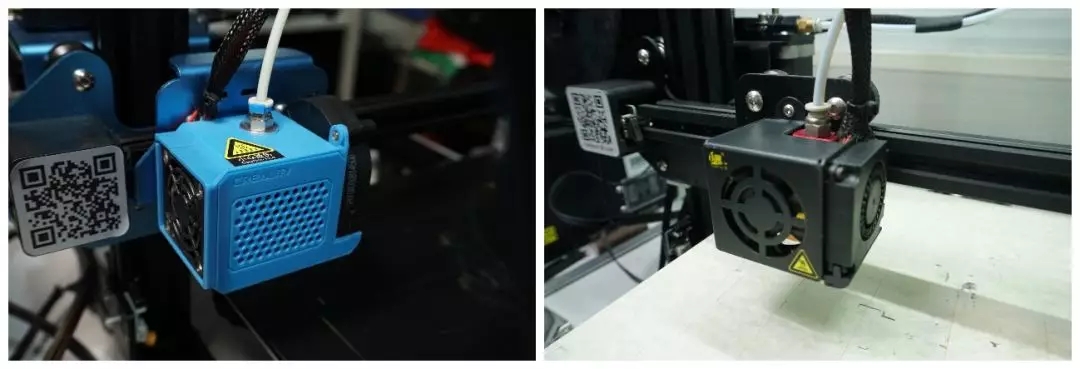

3D打印机CR-10 V2 和CR-10S的打印头总成区别

▲ CR-10 V2 和CR-10S的打印头总成区别
     CR-10 V2的防护措施比CR-10S要好,这是能从外观直接看出的。除了挤出机和断料检测模块那里做了金属保护壳,隐藏走线做集成接头之外,对传动带轴承的保护也比CR-10S好,Y轴两端加上了轴承保护罩,而且把电机部分内藏在底座支架内避免碰伤传动带和限位器,这个设计比较周到。

3D打印机CR-10 VR热板比CR-10 S 材质更好 更便捷

     上图为两个机型Y轴前端的防护对比,顺便一提的是CR-10 V2热板上还带两个快拆扣能快速取下碳晶硅玻璃板,CR-10S是拿4个黑色夹子固定玻璃。

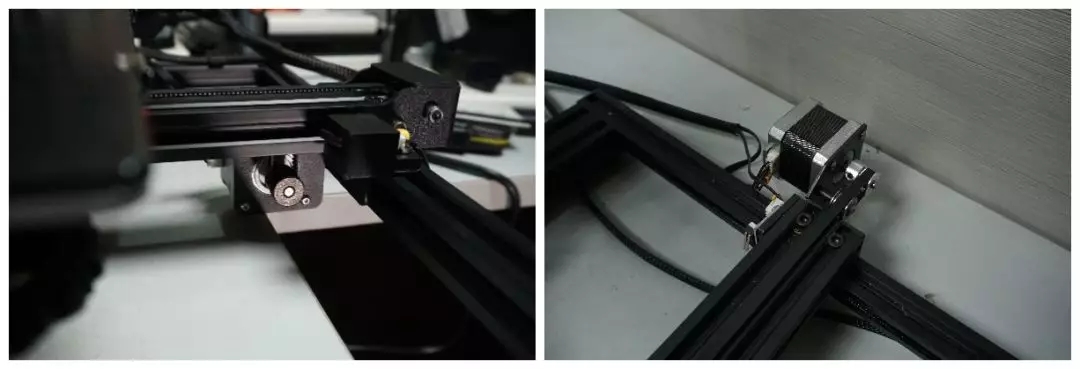

3D打印机CR-10 V2和CR-10S的Y轴电机部分及限位器对比

▲ CR-10 V2和CR-10S的Y轴电机部分及限位器对比

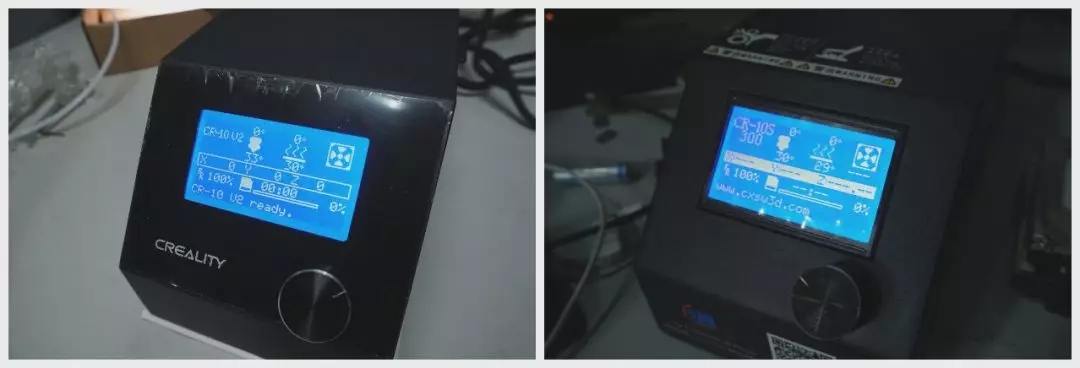

     主机操作界面还是跟上一个版本基本相同,相同的屏幕相同的旋钮。

3D打印机CR-10 V2对比CR-10S升级了操作菜单增加更多功能

▲ CR-10 V2和CR-10S的屏幕信息界面

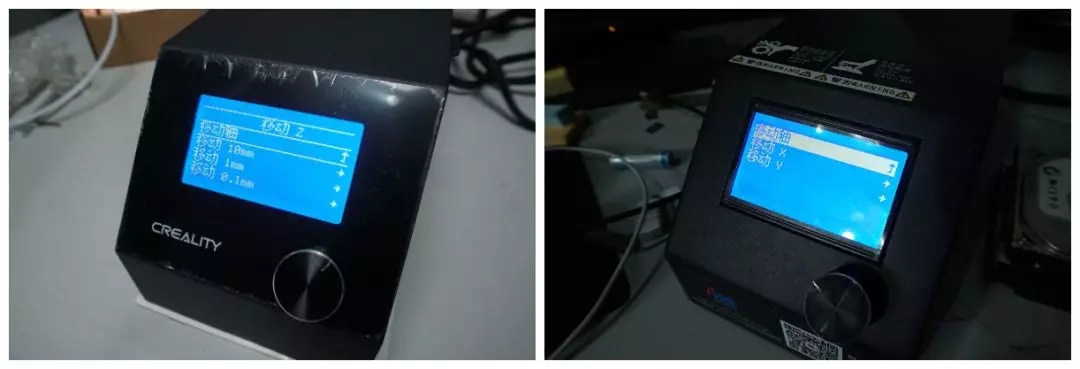

     主菜单下面由之前的“从SD卡打印”改成了“菜单”两个字,个人感觉还是之前的更加直观易懂;“准备”菜单里面删去了之前的调平、降温和加载耗材,增加了“设置回原点偏移”,以及“移动轴”的Z轴下可以旋钮一格移动1CM(CR-10S最多只能1毫米)

3D打印机Z轴的调整级别到厘米级

▲ 菜单“移动轴”Z轴的调整级别到厘米级

     个人希望把CR-10S的菜单项都保留,再另外增加选项也就可以方便操作了,而且新机器也修复了一个比较重要的bug,就是在移动菜单中移动CR-10SZ轴,有时只要正反扭得太快会导致死机重启,这个bug在CR-10 V2的机器上经过测试已经被解决了,扭得再快也不会出现重启的问题。CR-10S的热床是玻璃板贴上美纹纸,而二代机器是碳晶硅玻璃,虽然官网宣传附着力强以及不翘边,但是在试用过程中打印大件物品的时候就算调平好几次,打印模型底部或者裙边仍然会出现脱落的情况(或者是翘边),如果在这个上面还要涂胶贴纸的话那和普通玻璃就没什么区别了,CR-10S贴的美纹纸就没有脱落的问题(虽然大件模型取下会比较困难)Ender-3S的平台贴层没有使用过不知道效果如何。
