上海复志Raise3D E2开机初体验:一款设计精良的FDM 3D打印机

时间:2019-11-28 09:07 来源:企业 作者:中国3D打印网 阅读:
极光尔沃

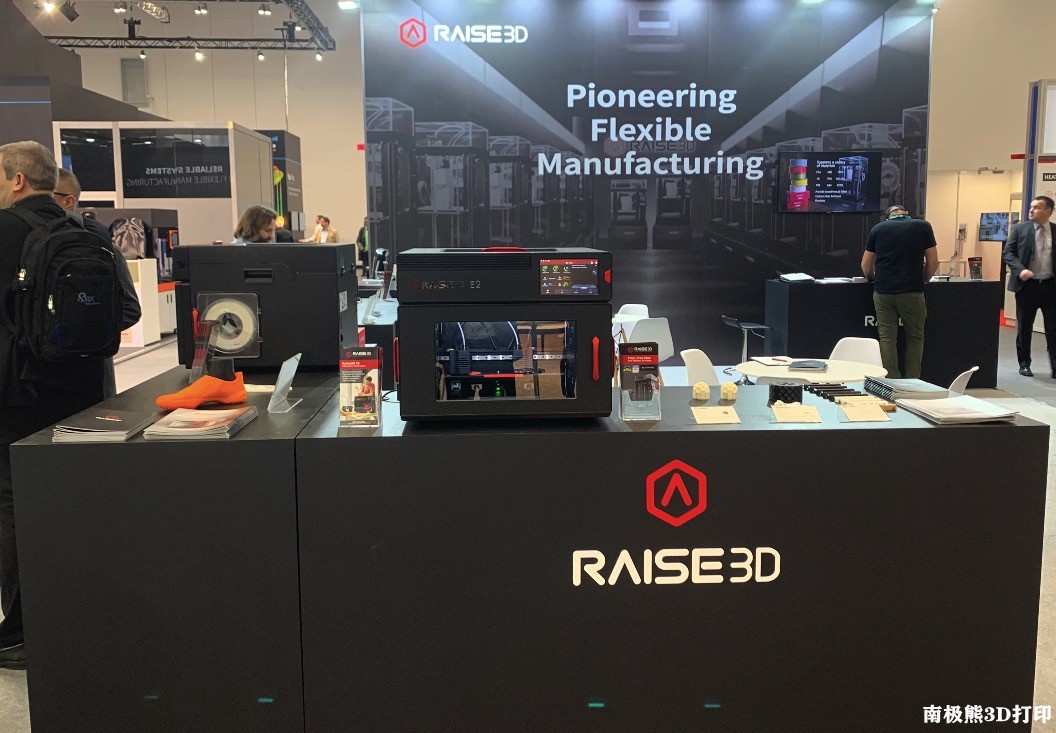

       今年10月份,深圳TCT展会上,上海复志(Raise3D)发布了其全新一代FDM 3D打印机 E2。在本月举行的德国Formnext 2019展会上,南极熊再一次看到了这款设备,那么这款以“精准 · 稳定 · 易用”著称的桌面3D打印机使用起来究竟怎么样呢?

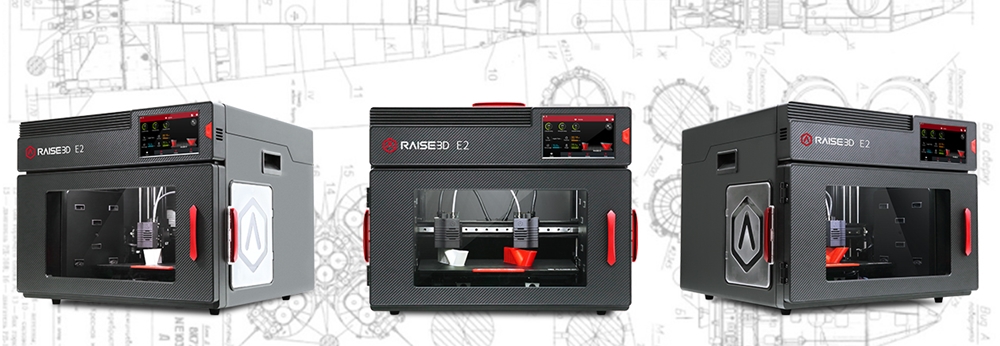

初见E2

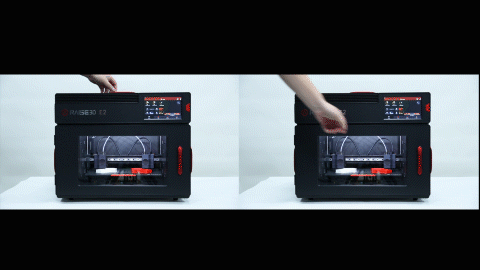

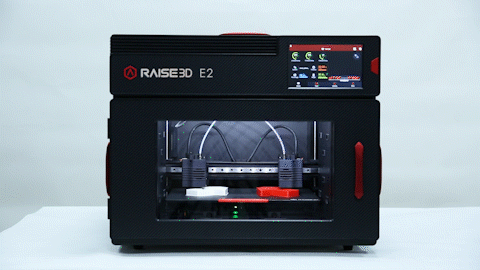

外观方正,双开仓门,经典黑色格栅条纹,7英寸触屏交互系统;堆料扎实,全开模外壳,包裹内部精密机械结构,大方不失精致,散发着浓烈的机械美感。

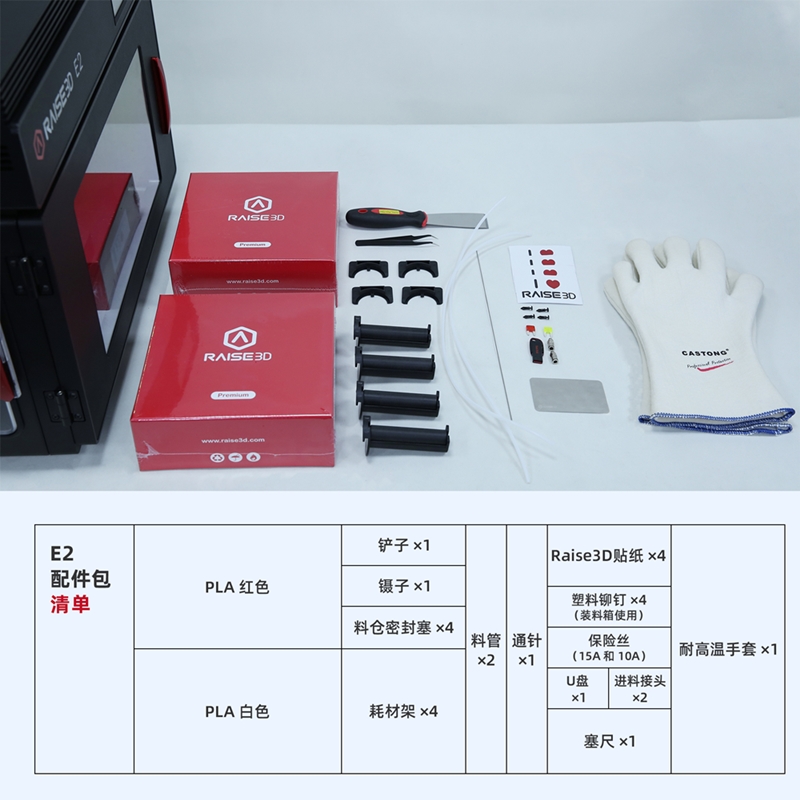

     开箱后,让我们来看下E2配件包:红色/白色PLA各一卷、铲子1个、镊子1个、料仓密封塞4个、耗材架4个、料管2根、通针1根、Raise3D贴纸4个、塑料铆钉4个、保险丝两根、U盘1个、进料接头2个、塞尺1根、耐高温手套1副。这样的配件包可谓精心准备,可以满足日常使用需求。



那么在E2的安装和使用过程中,有哪些值得一提的亮点呢?

打印尺寸

E2 是一台独立双喷头的机器,因此它有两个有效打印尺寸
单喷头单独使用时:330×240×240mm
双喷头同时使用时:295×240×240mm




轻松装料

以下三步骤中耗材架、料仓密封塞和方便进料的接头,配件包中有提供。



△安装料架

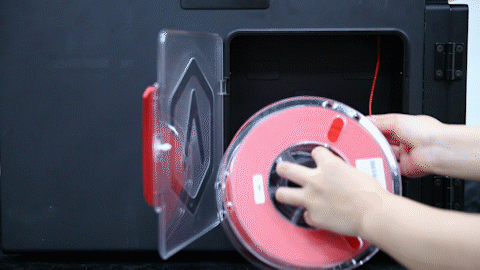

△先将线材穿入上方孔洞,然后让耗材放在料架上


△安装快速进料接口,将线材穿入料管

开机视频向导

E2是业内首款采用内置视频开机向导的机器,帮助用户在初次使用偏移校准时,形象理解,降低难度和误差。用户可以在第一次开机时,在E2的7英寸触屏上会观看到以下的实景拍摄指南。

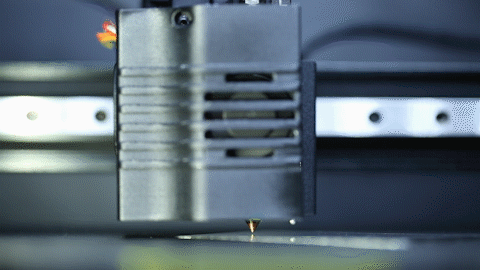

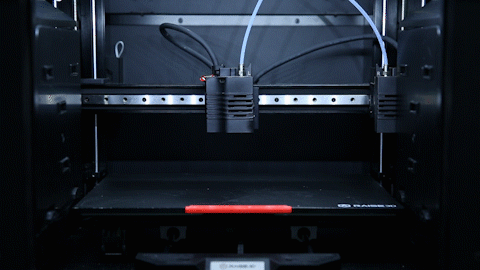

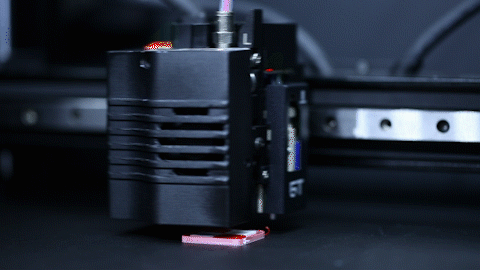

△左喷嘴移动


△塞塞尺

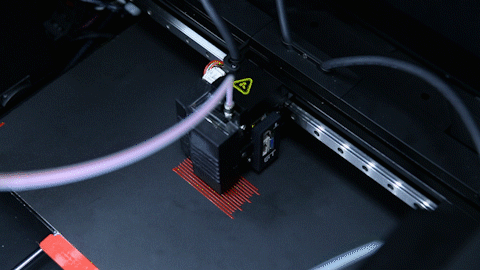

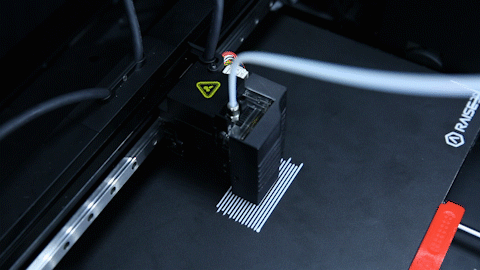

△左喷嘴打印线条


△右喷嘴打印线条


△9点调平


△打印标尺


△打印双色方块

IDEX独立双喷头系统

搭载独立双喷头,兼具单喷头的高稳定、双喷头的功能性,镜像模式和复制模式,加倍提升生产力。同时实现不同材料组合,硬料与软料、低温耗材与高温耗材、水溶性与不可溶耗材等,极大拓展FDM3D打印机的应用领域。

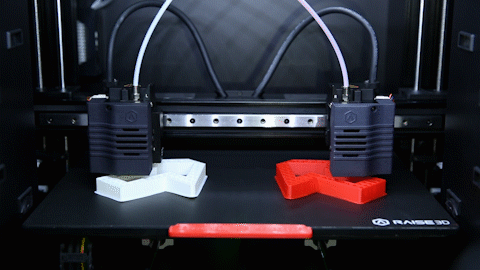

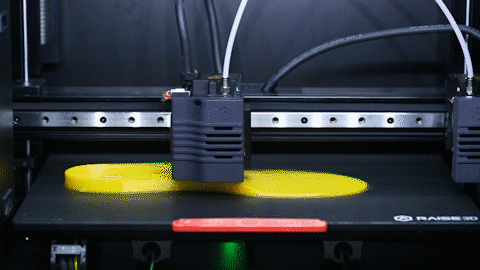

△复制模式,左右挤出机同步打印

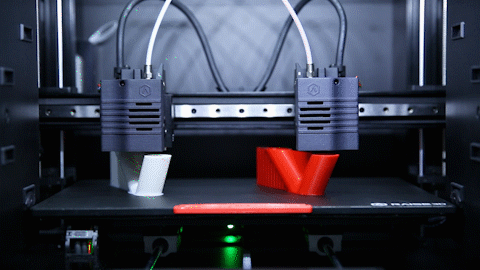

△镜像模式,对称部件同步打印

打印平台自动调平

基于电磁铁驱动的探头和高精度光学传感器,重复精度为±0.006mm *,无温漂,不受环境温度影响。平台自带平整度检测,包含两种模式,Simple Mode (简单模式),将平台分成9个区域(3×3)测试时长约3分钟,Full Mode (完整模式),则分成63个区域(7×9),测试时长约为10分钟,每个区域中心高度分别依次被检测。通过底板自动调平,提高打印成功率和打印效果。

由于传感器的精度高,为了便于展示调整结果,7英寸显示屏视图中的三维图形放大打印平台实际平整度,查看时需要结合左边的比例尺一起理解,更为准确。

*基于50万次的触发测试数据结果。

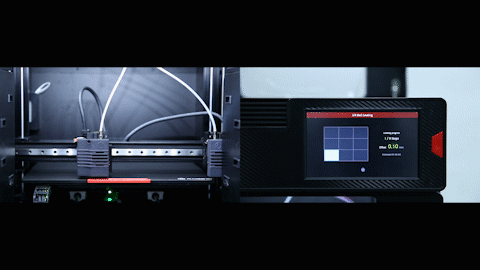

△9点调平

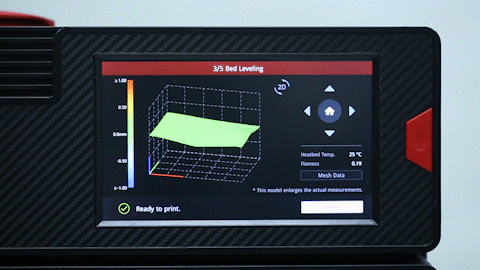

△底板三维放大图形

传输切片文件

通过ideaMaker切好的三维模型,可以选择两种方式传输到E2:

方法一:ideaMaker直接上传打印任务(电脑与打印机在同一个局域网内)

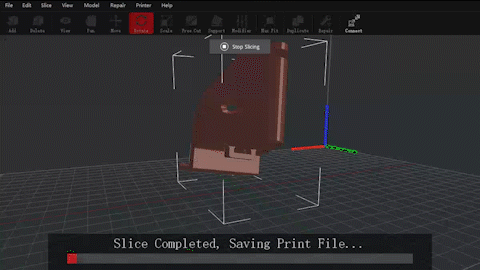

△ideaMaker上传

方法二:U盘导入(随打印机配送U盘;若遗失,建议使用容量≤8G,USB2.0接口,读取速度和可靠性最佳。)

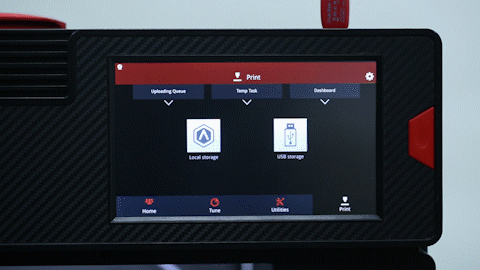

△U盘导入

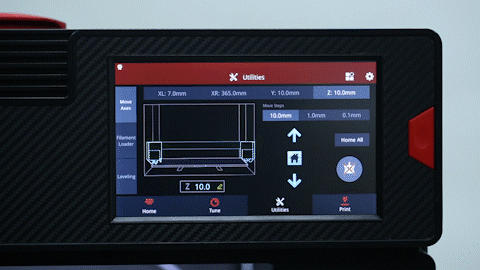

挤出机运动控制

通过不同的选项分别对左喷头、右喷头、打印平台、Z轴龙门,实施或进或退或归零的控制,每次点击屏幕产生的步长也有10mm、1mm、0.1mm三挡可选,用户很方便就能精确控制E2的各个电机,辅助日常的使用。

△7英寸触屏调控

磁吸柔性底板方便取件

弹性打印平台使得打印的模型更方便容易取下。相比铲刀铲,容易许多,避免刮花打印平台上贴纸。提示,弹性打印平台经过5000次以上弯曲测试,但建议避免用力过大,当超过钢板回弹系数时,会对打印平台造成不可恢复的形变,影响打印质量。

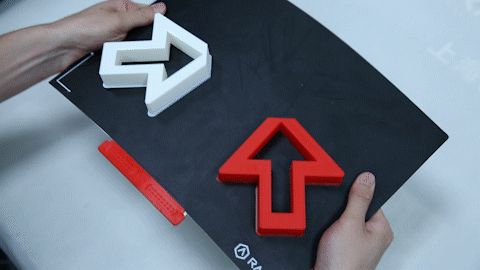

△轻松取件

柔性耗材打印改良

独立双喷头的设计,使得进料路径缩短,235℃下特定的TPU耗材,打印速度提升2倍。


△TPU鞋垫打印

省电模式

产品新增省电模式,右上侧红色按钮,单击进入省电模式(长按红色按钮超过10秒进行软件复位)。在打印和空闲状态下也可触发节电模式。


△一键关闭

安全模式

在安全保障方面,除过常规的防烫、防夹手等警示标示外,添加开门(盖)暂停打印、空气过滤功能等。顶盖和前门都设置有开门感应器,当设置为安全模式时,开门自动暂停,关门自动恢复,主要考虑到学生使用时安全性。可以在“设置→隐私与安全”中选择。


△开门即停(可选)

便于维修保养

考虑到维修保养的便捷性,从设计角度便考虑到拆卸的便捷性。两三个步骤便轻松完成。

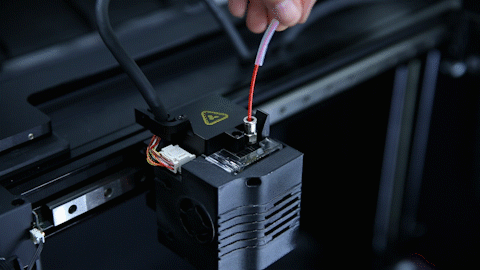

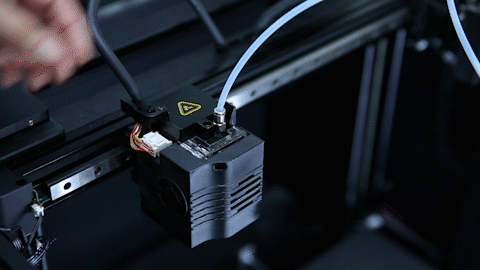

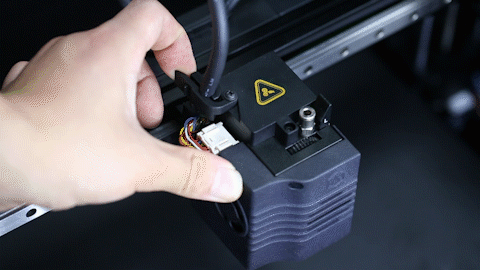

△拔掉料管

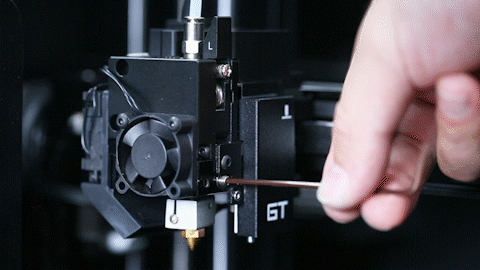

△挤出机拆卸


△热端拆卸

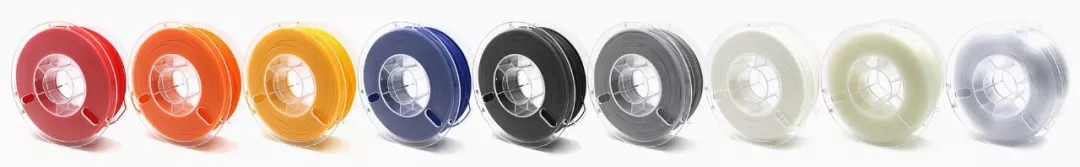

兼容多材料,最高温度300℃

PLA / ABS / HIPS / PC / TPU / TPE / 尼龙 / PETG / ASA / PP / PVA / 玻纤增强材料 / 碳纤增强材料 / 金属颗粒填充材料 / 木制填充材料




以上就是Raise3D 最新发布的E2 在安装和使用中的一些亮点,总的来讲,南极熊觉得E2是一款设计精良的FDM 3D打印机,很多的细节做的非常到位,处处为用户使用的方便、安全和高效考虑,是一款很有竞争力的产品。
